Ako zistiť 316 falšovaný materiál

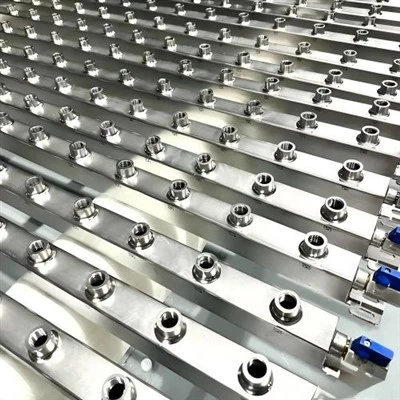

Kvapalinové chladiace potrubie 316 prichádza do vášho prijímacieho doku. Certifikát mlyna znie "316L." Cena bola o 18 % nižšia ako každá iná ponuka. O šesť týždňov neskôr sa na potrubí, ktoré by malo prežiť slučku s chlórovaným glykolom, objavujú na zvarových špičkách škvrny čajovej farby. To nie je nosenie. To je molybdén, ktorý tam nikdy nebol.
Kupujúci v Japonsku, Nemecku a USA čoraz častejšie dostávajú nehrdzavejúcu oceľ 304 predávanú ako 316 alebo 316 smerujúcu cez distribútora, ktorý znova-pečiatkuje číslo tepla. Materiál je pravá oceľ. Označenie zliatiny nie je. V tomto článku nájdete päť -overiteľných kontrol -, ktoré nestojí nič iné ako magnet, fľaša roztoku a 20 minút času vášho technika kontroly kvality.
Prečo sa 304 predáva ako 316 kvapalinových chladiacich potrubí
Cenový rozdiel medzi 304 a 316 je celý motív. 316L má 2,0 – 3,0 % hmotnosti molybdénu a molybdén sa predáva za približne 8 – 10-násobok ceny železa. Dodávateľ, ktorý nahrádza 304, si ponecháva náklady na molybdén a rozdiel si strčí do vrecka. Pri 5-tonovej objednávke sa tento rozdiel pohybuje v piatich číslach v USD.
Náhradu je ťažké zachytiť, pretože tieto dva stupne sú si metalurgicky blízke. Obidve sú austenitické. Oba sú v žíhanom stave -nemagnetické. Obe leštia do rovnakého zrkadlového lesku.
To, čo ich oddeľuje, je to, čo sa deje v službe. Chladivá na báze glykolu-v slučkách CDU dátového centra koncentrujú chloridy počas rokov top-cyklov. Rozdeľovač 316L navrhnutý pre tieto slučky toleruje tvorbu chloridov. Rozdeľovač 304 s rovnakým povrchom Ra menším alebo rovným 0,4 μm začne vytvárať jamky v oblasti ovplyvnenej teplom zvaru-v priebehu 12–24 mesiacov. V čase, keď uvidíte škvrny, jamky už porušili stenu.
Na trhu dominujú tri substitučné vzory:
Začiarknite políčko 1 - Čítať certifikát mlyna proti ASTM A312, nie proti slovu "316"
Skutočný certifikát mlyna 316L označuje štandard, nielen triedu. Vyhľadajte „ASTM A312 / A312M“ alebo „JIS G3459“ ako riadiacu špecifikáciu a potom overte tri čísla oproti limitom špecifikácie.
| Prvok | Požiadavka 316 l (ASTM A312) | 304 Požiadavka | Červená vlajka |
|---|---|---|---|
| molybdén (Mo) | 2.00–3.00% | Nevyžaduje sa (menej ako alebo rovný 0,75 % zvyškov) | Mo uvedené, ale pod 2,00 % |
| nikel (Ni) | 10.0–14.0% | 8.0–10.5% | Ni na 8,2 % s označením "316". |
| uhlík (C) | Menšie alebo rovné 0,030 % | Menšie alebo rovné 0,08 % | C nad 0,030 % na triede "L". |
Certifikát, ktorý uvádza „316“ bez pomenovania ASTM A312 alebo JIS G3459, nie je certifikát. Je to triedne slovo na hárku papiera. Požiadajte dodávateľa o pôvodné číslo tepla mlyna a názov vydávajúceho závodu -, skutočné teplo sa dá vysledovať až ku konkrétnej tavenine a falšovatelia opätovne používajú čísla tepla z legitímnych objednávok.
Skontrolujte{0}}číslo tepla podľa pravidiel uchovávania správy o teste materiálu dodávateľa. Podľa normy ISO 9001 sa dokumentácia vysledovateľnosti šarží uchováva počas definovaného obdobia - zvyčajne minimálne 90 dní. Ak dodávateľ nemôže na požiadanie predložiť pôvodné osvedčenie, ide o nedostatok v dokumentácii, nie o oneskorenie v papierovaní.
Skontrolujte 2 - bodový test molybdénu: 5 minút, menej ako 30 USD
Molybdénový bodový test je najrýchlejšou kontrolou v teréne pre 316 oproti 304. Používa dvojdielnu reagenčnú súpravu - zvyčajne kyslý roztok, ktorý vytvára farebnú reakciu, ktorej intenzita koreluje s obsahom Mo.
Test je semi{0}}kvantitatívny. Zakaždým zachytí úplné nahradenie 304 a označí nízky-Mo 316, ktorý klesne pod 2,0 %. Nerozlíši 2,4 % z 2,8 % -, na to potrebujete laboratórne ICP{10}}OES alebo iskrový spektrometer.
Pre kritické nasadenia dátových centier AI spárujte bodový test s jedným laboratórnym overením na prichádzajúce teplo. Jediný test ICP-OES potvrdí všetky legujúce prvky oproti ASTM A312 v jednom prechode a správa sa stane obhájiteľným záznamom kvality.
Čo vlastne spotový test hovorí prijímajúcemu tímu?Ide predovšetkým o rýchly skríningový nástroj na odlíšenie nehrdzavejúcej ocele 316 od nižších-tried Mo. Ak je aplikácia kritická, mala by sa považovať za kontrolnú kontrolu, a nie za náhradu laboratórnej chemickej analýzy.
Skontrolujte 3 - Čo vám zvar hovorí o integrite stupňa
Správanie zvaru sa medzi 304 a 316 merateľne líši a rozdiel sa prejavuje v spôsoboch, ako môže prijímajúci inšpektor čítať.
Vyšší obsah molybdénu 316L znižuje riziko tvorby sigma-fázy počas zvárania a vytvára mierne tmavší tepelný odtieň pri danej intenzite prúdu. Náhrada 304 zváraná s rovnakými parametrami zvyčajne vykazuje svetlejší, jasnejší odtieň - skúsený TIG zvárač, ktorý číta farbu guľôčky, môže označovať nesúlad skôr, ako to urobí laboratórium.
Viac certifikácie ISO 9001 ako odtieň: 316L zvary vykazujú o niečo vyššiu magnetickú odozvu v tepelne-ovplyvnenej zóne ako 304 za rovnakých podmienok zvárania, pretože Mo-chémia ložísk posúva delta-feritovú rovnováhu. Toto nie je test vyhovela/nevyhovel v teréne, ale je to skríningový signál, keď prijímajúci technik kontroly kvality vidí zvarenec, ktorého odtieň a feritové hodnoty sa odchyľujú od referenčných vzoriek dodávateľa.
V prípade rozdeľovačov, kde už držíte referenčnú vzorku z potvrdeného-316L tepla, vzájomné-porovnanie{4}} dvoch zvarencov pri rovnakom osvetlení odhalí rozdiely v odtieňoch v priebehu niekoľkých sekúnd. Referenčná vzorka je najväčšou zodpovednosťou dodávateľa, ak niekedy vymenil šaržu – uschovajte si jednu z každého tepla, ktoré prijmete.
Skontrolujte 4 - rozmerovú konzistentnosť v dávkach
Falošný materiál sa zriedka objaví sám. Dodávatelia, ktorí nahrádzajú kvalitu, často nahrádzajú toleranciu procesu súčasne, pretože rovnaký tlak na maržu poháňa oboch.
Spustite kontrolu konzistencie šarže pri akejkoľvek objednávke rozdeľovača nad prototypové množstvo:
Originálne 316L potrubie z kontrolovaného procesu má toleranciu vonkajšieho priemeru podľa výkresovej špecifikácie - pre presné kvapalinové chladiace rúrky, zvyčajne je to ±0,05 mm na opracovaných rozhraniach. Nahradená šarža sa bežne posunie o ±0,15 mm alebo viac a posun nie je náhodný - zhlukuje sa podľa dátumu výroby a odhaľuje bod zmeny.
Posun rozhrania-do{1}}centra je príznakom poľa, ktorý sa objavil v projekte infraštruktúry umelej inteligencie v Saudskej Arábii, ktorý som si prezrel: prvé dve série boli nainštalované čisto, tretia dávka si vyžadovala prepracovanie 40 % rozdeľovačov, pretože rozstup rozhrania sa presunul mimo spájacie okno. Hlavná príčina bola vysledovaná späť k zmene materiálu a procesu po kvalifikačnom behu.
Ultrazvukové meranie hrúbky steny používa štandardný duálny -prevodník kalibrovaný na referenčnom bloku známej hrúbky pri rýchlosti zvuku zliatiny. Všimnite si, že rýchlosť zvuku sa mierne líši medzi 304 a 316 -, náhrada dodávateľa môže spôsobiť systematický posun odčítania hrúbky 1–2 % na nekalibrovanom meradle, čo je ďalší sekundárny signál.
Skontrolujte 5 - Prečítajte si systém kvality dodávateľa, nie vzorku
Vzorka, ktorú dostanete, je najlepším úsilím dodávateľa. Dávka, ktorú dostanete o 6 mesiacov neskôr, je ich skutočným procesom. Hodnotiť každého dodávateľa podľa toho, čo riadi druhú dodávku, nie prvú.
Vyhľadajte tieto značky{0}}úrovne systému u dodávateľa 316 kvapalinového chladiaceho potrubia:
Výrobca s týmito ovládacími prvkami a 11+ rokmi výroby, 12 000 ton ročnou kapacitou a 600+ zákazníckymi projektmi má infraštruktúru sledovateľnosti na zachytenie náhrady skôr, ako opustí dok. Obchodná spoločnosť, ktorá nakupuje od troch závodov a prenaš-značku nemá nič z toho.
Akčné kroky: Zabudujte detekciu falzifikátov do príjmu
Materiálová dokumentácia
☐ Identifikované ASTM A312 / JIS G3459
☐ Pôvodné číslo tepla je k dispozícii
☐ Identifikovaný vydávajúci závod
☐ Chemické zloženie zodpovedá požadovanej triede
☐ Obsah molybdénu overený
Fyzická kontrola
☐ Skontrolovaný stav povrchu
☐ Vzhľad zvaru v porovnaní s referenčným
☐ OD namerané
☐ Zmeraná hrúbka steny
☐ Skontrolovaný rozstup rozhrania
Laboratórium / Overovanie
☐ Mo spot test dokončený
☐ Fotografia sa uchováva
☐ Vysledovateľnosť vzorky zaznamenaná
☐ ICP{0}}OES dokončené tam, kde je to potrebné
Systém kvality dodávateľov
☐ K dispozícii je dokumentácia ISO 9001
☐ K dispozícii je dokumentácia ISO 3834
☐ Záznamy{0}}testov úniku sú k dispozícii
☐ Vysledovateľnosť tepla je zachovaná
☐ V prípade potreby je k dispozícii{0}}overenie treťou stranou
316L vs 304: Rozhodnutie o obstarávaní
Overovanie materiálu nie je len o zisťovaní zámeny. Tím obstarávateľa by mal tiež pochopiť, prečo bol vybraný konkrétny stupeň.
| Faktor obstarávania | 304 nehrdzavejúca oceľ | Nerezová oceľ 316L | Rozhodovací signál |
|---|---|---|---|
| Odolnosť proti jamkovej korózii | Nižšia | Vyššie s prídavkom Mo | 316L pre chlorid/glykolové prostredie |
| Čistá / deionizovaná voda | Bežne vhodné | Vhodné | 304 môže ponúknuť nákladovú výhodu |
| Chladiaca kvapalina-na báze glykolu | Závisí od aplikácie | Vyššia odolnosť proti korózii | Starostlivo zhodnoťte chémiu chladiacej kvapaliny |
| Materiálové náklady | Nižšia | Vyššie | Porovnajte s rizikom životného cyklu |
| Kritická infraštruktúra chladenia AI | Závislý na projekte | Bežná voľba pre náročné prostredia | Uprednostňujte overenú chémiu a sledovateľnosť |
Širšie porovnanie{0}}výberu materiálu nájdete na stránkeSprievodca výberom materiálu rozdeľovačov na kvapalinové chladenie 316 vs 304.
Záver: Náklady na to, že sa to pomýli, sa platia po prúde
Falošné 316 kvapalinové chladiace potrubie nezlyhá vo vašom doku. Zlyhá 12 až 24 mesiacov v prevádzke vo vnútri CDU alebo rackovej slučky, ktorá už vedie chladiacu kvapalinu, je už naplnená a už prekročila plánovanú údržbu. Cena detekcie je súprava na bodový test a 30 minút na jeden ohrev. Náklady na zlyhanie sú vypustenie chladiacej kvapaliny-dole, opätovné{8}}potrubie a oneskorené{9}}vypnutie - stojana, ktoré je potrebné naplánovať, pričom je lacné tomu zabrániť.
Ak váš prijímajúci tím ešte nemôže vykonať bodový test molybdénu na prichádzajúcich ohrevoch, alebo ak chcete dodávateľa rozdeľovača chladenia 316, ktorý môže poskytnúť osvedčenie o mlyne, správu ICP{1}}OES a záznamy o zvaroch podľa ISO 3834 ešte pred odoslaním prvej jednotky, pošlite nášmu technickému tímu výkres rozvodu a požadovanú toleranciu vonkajších rozmerov/steny/rozhrania. Reagujeme na recenzie výkresov do 24 hodín a pošleme potvrdené referenčné vzorky 316L s cenovou ponukou.
Posledná aktualizácia: február 2025
Potrebujete pred výrobou overiť rozdeľovač 316 l?
Pošlite svoj výkres potrubia, požiadavku na materiál, toleranciu vonkajšieho/stenného priemeru, rozstup rozhrania a špecifikáciu chladiacej kvapaliny technickému tímu na posúdenie.
Často kladené otázky
Otázka: Aký je najrýchlejší spôsob, ako v teréne rozlíšiť nehrdzavejúcu 316 od nehrdzavejúcej 304?A: Molybdénový bodový test. Používa dvojdielnu reagenčnú súpravu, trvá 5 minút na jednu vzorku a stojí menej ako 30 USD za dostatok testov na pokrytie niekoľkých teplôt. 316L vytvára silnú tmavú farebnú reakciu z obsahu 2,0 – 3,0 % molybdénu; 304 zobrazuje malú alebo žiadnu farbu. Test spoľahlivo zachytí plnú náhradu 304 a signalizuje nízke{10}}Mo 316 pod minimom ASTM A312, aj keď nevyrieši malé rozdiely medzi dvoma ohrevmi 316L.
Odpoveď: Áno a zámena je bežná. Oba druhy sú v žíhanom stave austenitické a nemagnetické-, takže magnetický test ich nerozlišuje. Certifikát mlyna je primárnou kontrolou a sfalšované certifikáty alebo opakovane použité čísla tepla ho porazia. Molybdénový bodový test a laboratórne potvrdenie ICP{4}}OES sú dve kontroly, ktoré zachytia náhradu pred inštaláciou.
Odpoveď: Pre ne-kritické rozvody je dostatočný bodový test na jednej vzorke na ohrev. V prípade nasadení dátových centier AI a slučiek CDU, kde zlyhanie znamená únik chladiacej kvapaliny-a oneskorenie stojana, spárujte bodový test s jedným spustením ICP-OES na prichádzajúce teplo. Laboratórna správa potvrdzuje všetky legujúce prvky proti ASTM A312 a stáva sa obhájiteľným záznamom pre kontrolu dodávateľa.
Odpoveď: ASTM A312 špecifikuje molybdén v množstve 2,00 – 3,00 % hmotnosti pre triedu 316L. Certifikát ukazujúci Mo pod 2,00 % označuje buď nižšiu-triedu zliatiny alebo teplo 316, ktoré bolo zmiešané. Obsah niklu musí byť 10,0 – 14,0 % a uhlíka 0,030 % alebo menej pre triedu „L“ s nízkym- uhlíkom.
Odpoveď: Zmerajte vonkajší priemer, hrúbku steny a stred rozhrania-do{1}}stredu na 10-kusovej vzorke z každej prichádzajúcej šarže a porovnajte rozsah s potvrdenou-dobrou referenčnou šaržou – nie so samotným výkresom. Nahradená šarža sa typicky posunie o ±0,15 mm alebo viac na obrobených rozhraniach, oproti ±0,05 mm pri riadenom procese a posuny sa zhlukujú podľa dátumu výroby.
Odpoveď: Hľadajte certifikáciu kvality zvárania podľa ISO 3834, ktorá upravuje kvalifikáciu zváračov a kontrolu zváracích postupov, plus riadenie kvality ISO 9001 so zdokumentovanou politikou uchovávania správ o skúške materiálu. V prípade rozdeľovačov chladenia kvapalinou potvrďte 100 % kontrolu netesnosti pred odoslaním pri definovanom skúšobnom tlaku so zaznamenanými výsledkami a opýtajte sa, či je na prichádzajúcom materiáli k dispozícii overenie tretej strany- SGS, TÜV alebo BV.
